上海鑄衡生產的SGNJ扭剪型電動扳手只需要更換內外套筒即可適用于各廠家生產的M16-M30高強度扭剪型螺栓的施工作業，本機采用特殊鋼材及特殊的熱處理工藝，經久耐用，作業時無反彈力。
SGNJ扭剪型電動扳手圖片
扭剪型電動扳手規格型號
SGNJ扭剪型電動扳手圖片
扭剪型電動扳手規格型號
|
產品型號 (Model) |
測量范圍 （M） |
長度 （mm） |
重量 （KG） |
***扭矩 （N.m） |
轉速（r/min） |
| SGNJ-22 | 16-22 | 290X90X270 | 6.9 | 1000 | 16 |
| SGNJ-24 | 16-24 | 350X90X270 | 8.5 | 1500 | 12 |
| SGNJ-24J | 16-24 | 545X90X270 | 9.2 | 1300 | 12 |
| SGNJ-27 | 22-27 | 400X105X280 | 9.0 | 1700 | 7 |
| SGNJ-30 | 24-30 | 405X105X285 | 9.5 | 2500 | 5 |
扭剪型電動扳手特點：
1.高速馬達、低噪音、大功率、額定電壓220V50/60Hz；
2.優質絕緣工程材料機殼、雙重絕緣、安全堅固可靠；
3.槍式握把、負荷人體工學、增加握持力、減輕疲勞強度；
5.精密行星減速、功效提高、運行平穩。
上海鑄衡廠家生產的SGDD系列定扭矩電動扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。定扭矩電動扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

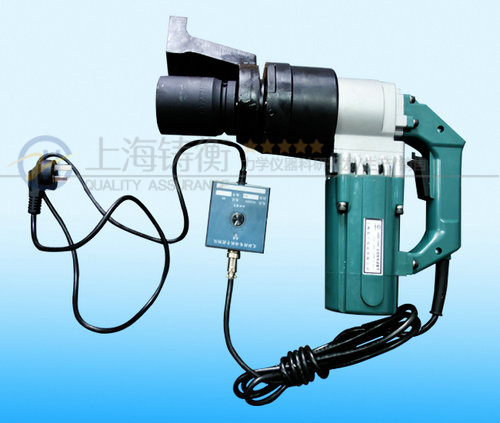

定扭矩電動扳手圖片
定扭矩電動扳手圖片
定扭矩電動扳手特點：
本款定扭矩電動扳手由主機和控制儀兩部分組成，主機采用雙重絕緣單相串激式電動機和減速機構，結構新穎、體積小、重量輕、安全可靠。由于采用靜扭結構，運轉平穩，無振動、無沖擊，噪音小，操作者不受反力矩的影響，因而勞動強度低。額定電壓220V50/60Hz 精度±5%。
電動定扭力扳手規格型號
電動定扭力扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （mm） |
| SGDD-230 | 50-230 | 336X69X182 | 3.1 | 19 |
| SGDD-700 | 200-700 | 336X69X182 | 3.3 | 19 |
| SGDD-600 | 200-600 | 256X90X298 | 7.5 | 19 |
| SGDD-1000 | 300-1000 | 260X90X302 | 7.8 | 25 |
| SGDD-1500 | 500-1500 | 515X106X150 | 9.3 | 25 |
| SGDD-1500J | 300-1500 | 322X90X270 | 8.0 | 25 |
| SGDD-2000 | 600-2000 | 520X115X150 | 10.8 | 32 |
| SGDD-2500 | 800-2500 | 363X112X288 | 9.5 | 32 |
| SGDD-3500 | 1500-3500 | 640X125X150 | 19 | 38 |
電動扭力扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
電動扭力扳手扭矩的選擇與調節
1、用戶可在50-3500N.m的范圍內任意選擇相應規格的電動扭力扳手。
2、控制儀面板上有“扭矩調解旋鈕”。刻有0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
電動扭力扳手注意事項操作
（需特別注意）
1、接通電源前應先查看電源電壓是否與本產品銘牌相符，是否有接地裝置。當電源電壓超出+10%時應采取穩壓措施，否則會影響控制精度。接地不良易造成事故。
2、工具使用的環境溫度為-10℃-40℃，過高過低都會影響控制精度。
3、被擰螺栓的初始扭矩不得大于工具的額定扭矩的70%。螺栓達到額定扭矩后不得重擰。
4、工具用于拆卸螺栓時，其扭矩不得大于額定扭矩值。一般情況下，不是本扳手擰緊的或銹蝕嚴重的螺栓，不宜用本扳手拆卸，以免造成工具損壞。
5、變換旋轉方向時，必須待電機停止轉動后進行，嚴禁在運轉中撥動正反開關。
6、當扳手自動停止后即可松開開關（如果不斷開開關，過5秒鐘扳手就會自行啟動）待4-5秒后再進行開動扳手，否則扳手不能啟動。
電動扭力扳手操作注意事項
1、螺栓直徑的大小對控制精度有一定的影響，施工中應用相同型號的螺栓連接付來標定扭矩值，而且使用一段時間后還應進行檢驗校定。
2、工作前應開機空轉3-5分鐘。操作中如發現電機火花大，聲音異常，扭矩不穩定時，應立即停機檢查，切勿帶病工作。
3、定期清洗和更換油脂，一般在工作5000次后，應進行一次清洗加油，以延長使用壽命。
4、主機上的電源開關，碳刷，控制儀上的保險絲等均屬易損件，容易引起故障，應經常檢查，及時更換。
5、使用中如發現工具上的螺釘松動，應及時緊固。
6、搬運工具時不可提拉電纜線，并注意輕拿輕放，防止震動和摔碰。不用時應放在通風干燥處。如發現受潮應及時進行干燥處理。不可與酸、堿等有害物質氣體接觸或存放在一起。
